Material & Details zur Maßanfertigung

Benter Otieno machte aus der Idee für einen Drillingshammer aus Messing nach Maß einen funktionsfähigen Prototypen mit drei Arbeitsseiten. Das Stück zeigt gut, wie sich ein neu erfundenes Werkzeug als Muster bauen, testen und weiter verfeinern lässt.

Wunsch: Gesucht war ein individuell entwickelter Drillingshammer mit drei Köpfen im 120-Grad-Winkel: einer geraden Bahn, einer sich verjüngenden Finne mit Nut und einem runden Gummihammer.

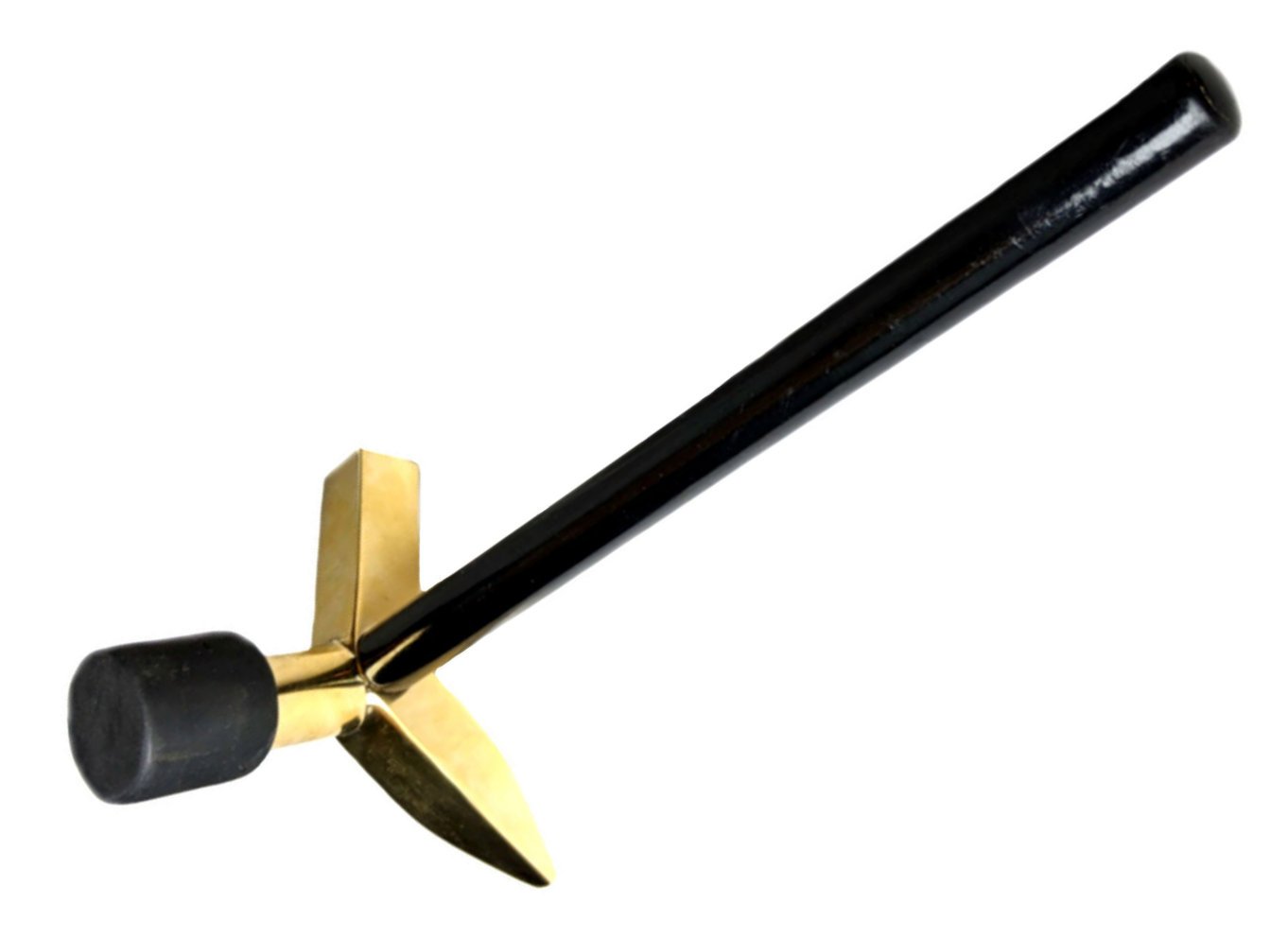

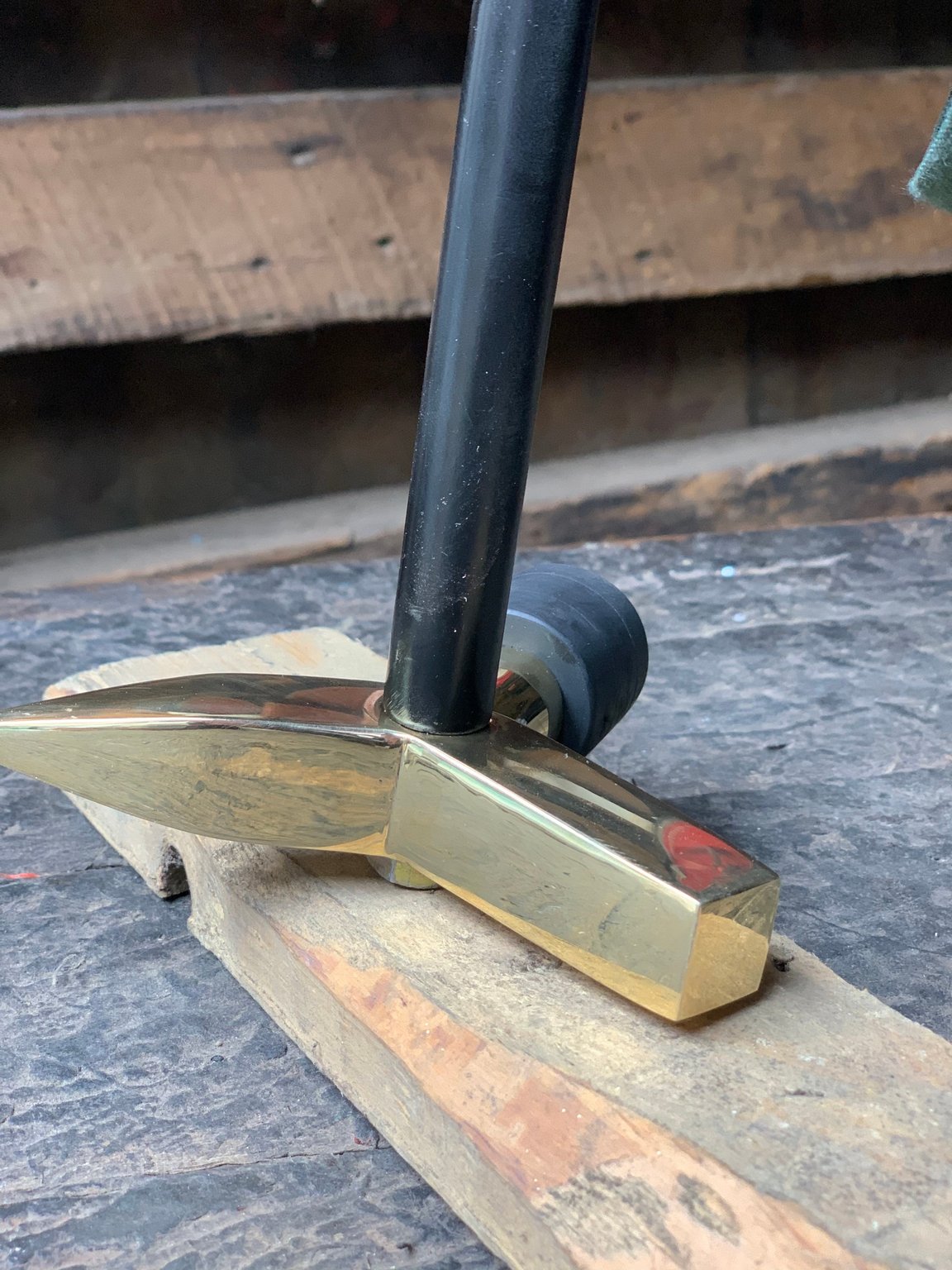

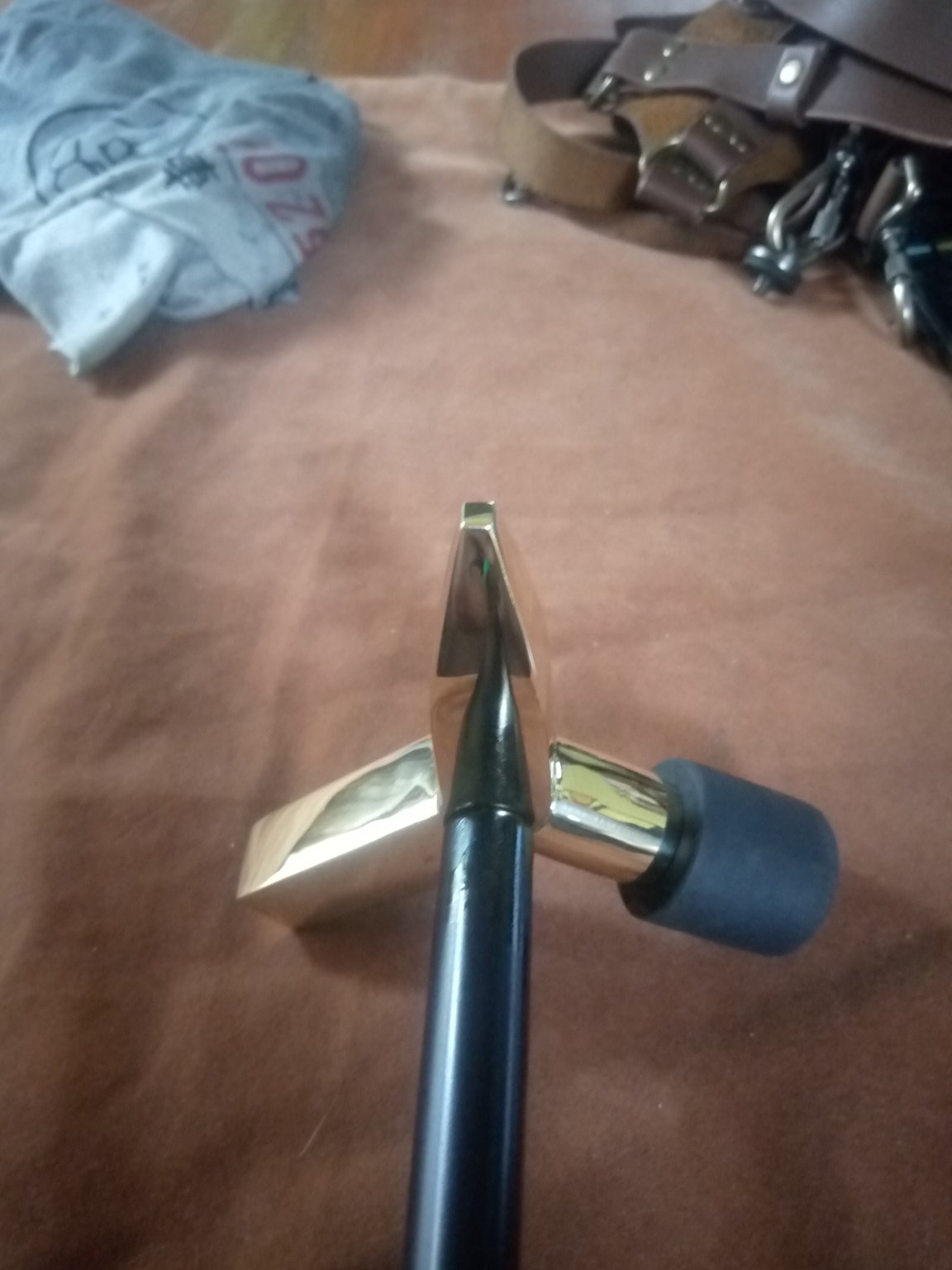

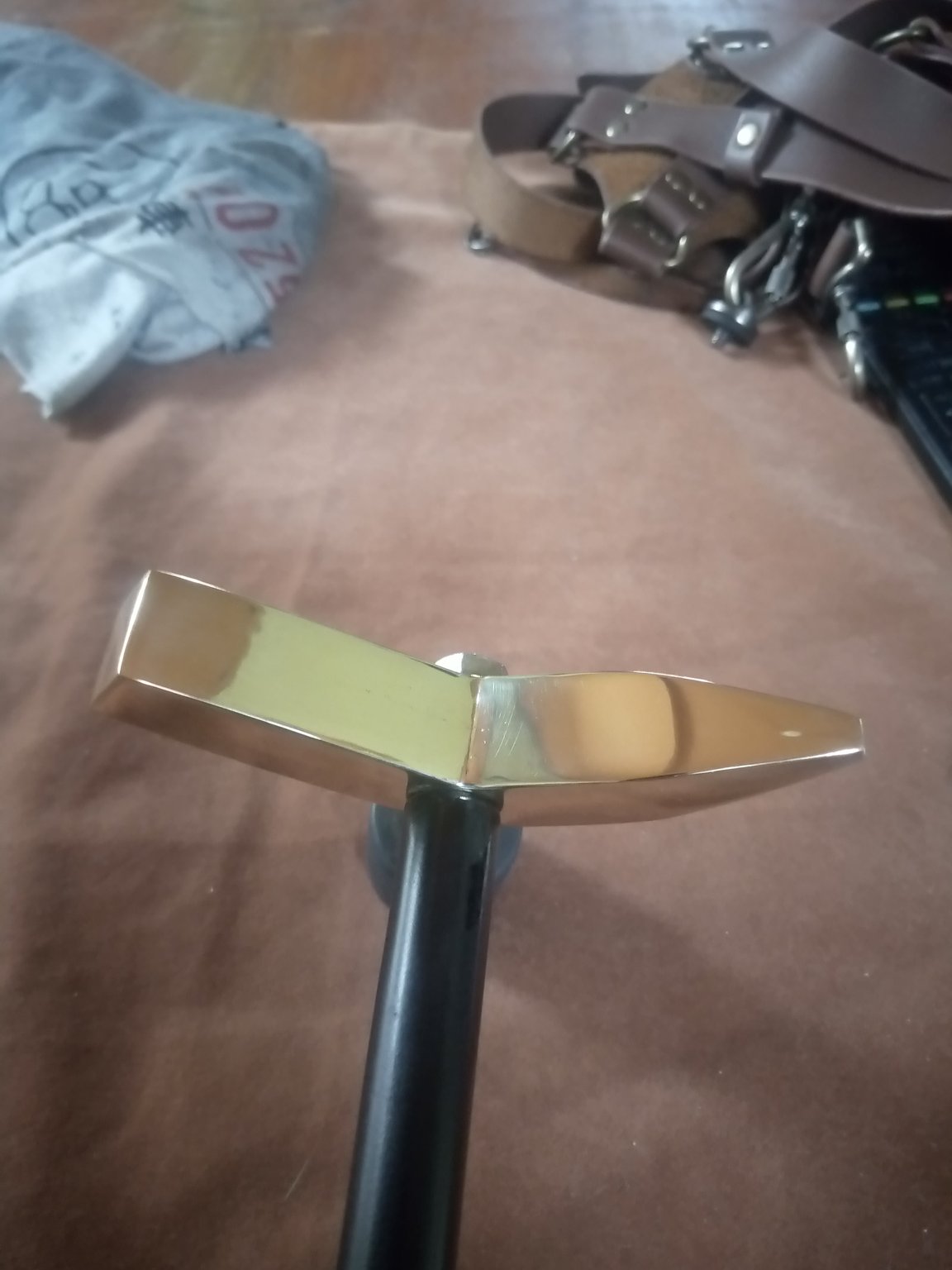

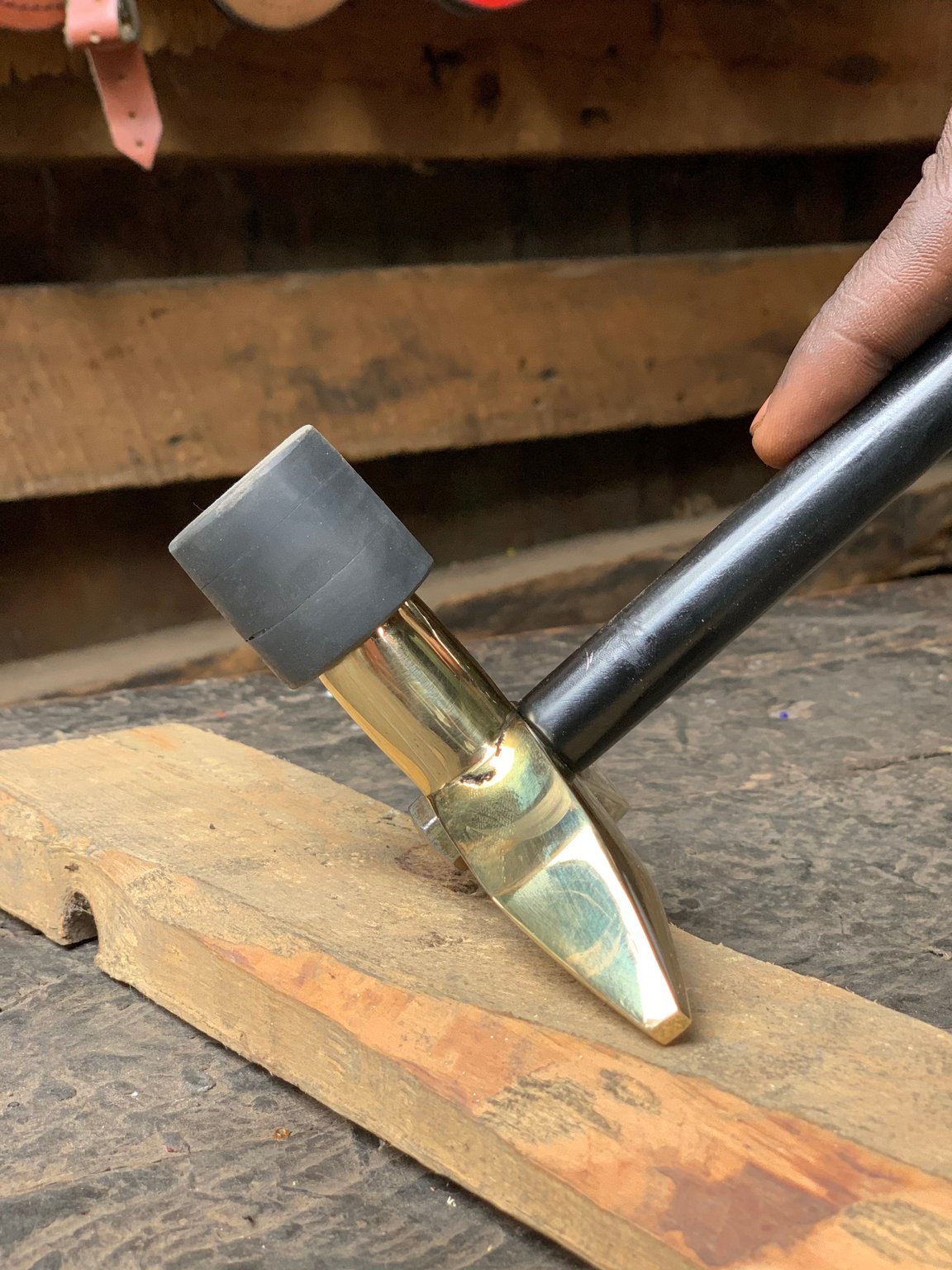

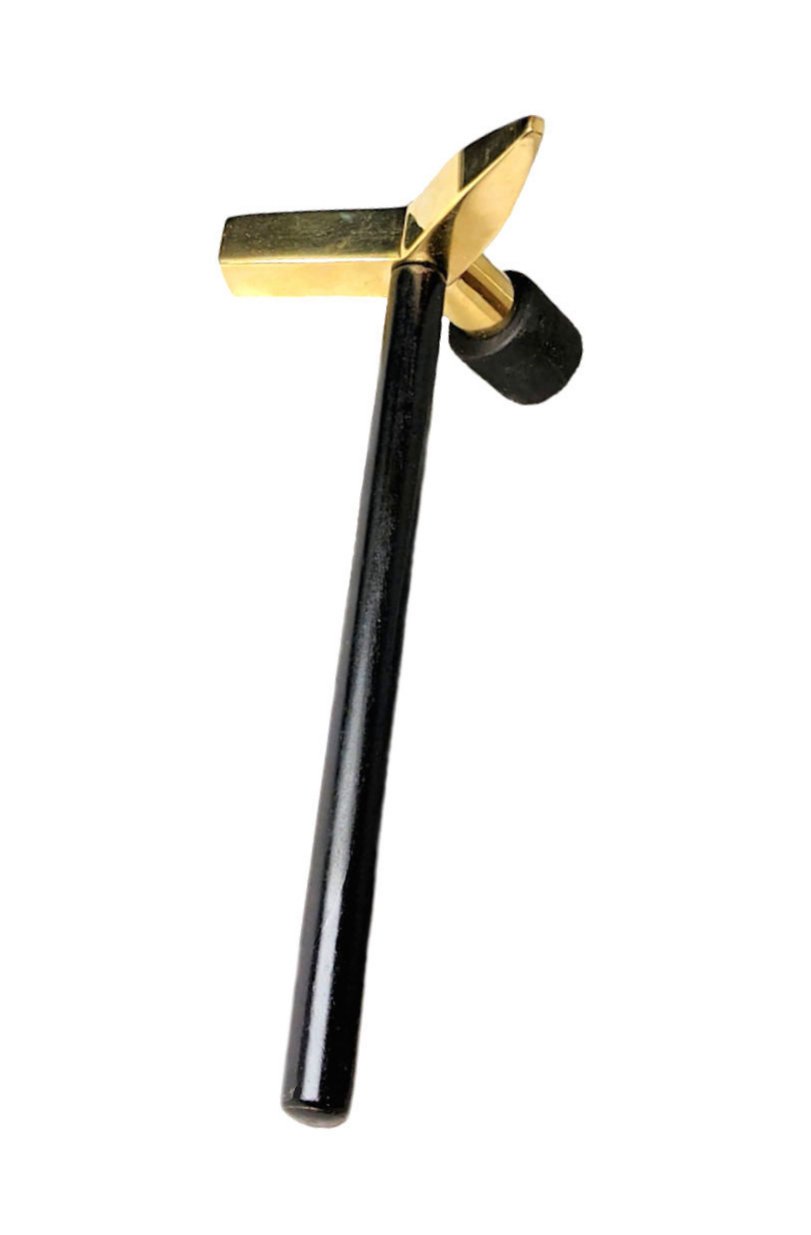

Ergebnis: Entstanden ist ein maßgefertigter Messinghammer als Vorzeigemuster. Nach mehreren Korrekturen wurden Form, Spitze und Oberflächen überarbeitet, bis die Grundidee stimmig und nutzbar ausgeführt war.
Design: Die Metallseiten waren jeweils etwa 6 cm lang, die Schlagflächen viereckig ausgelegt, die Finne lief zur Spitze flacher zu. Der Gummiaufsatz blieb bewusst rund und saß auf einem separaten Bolzen.

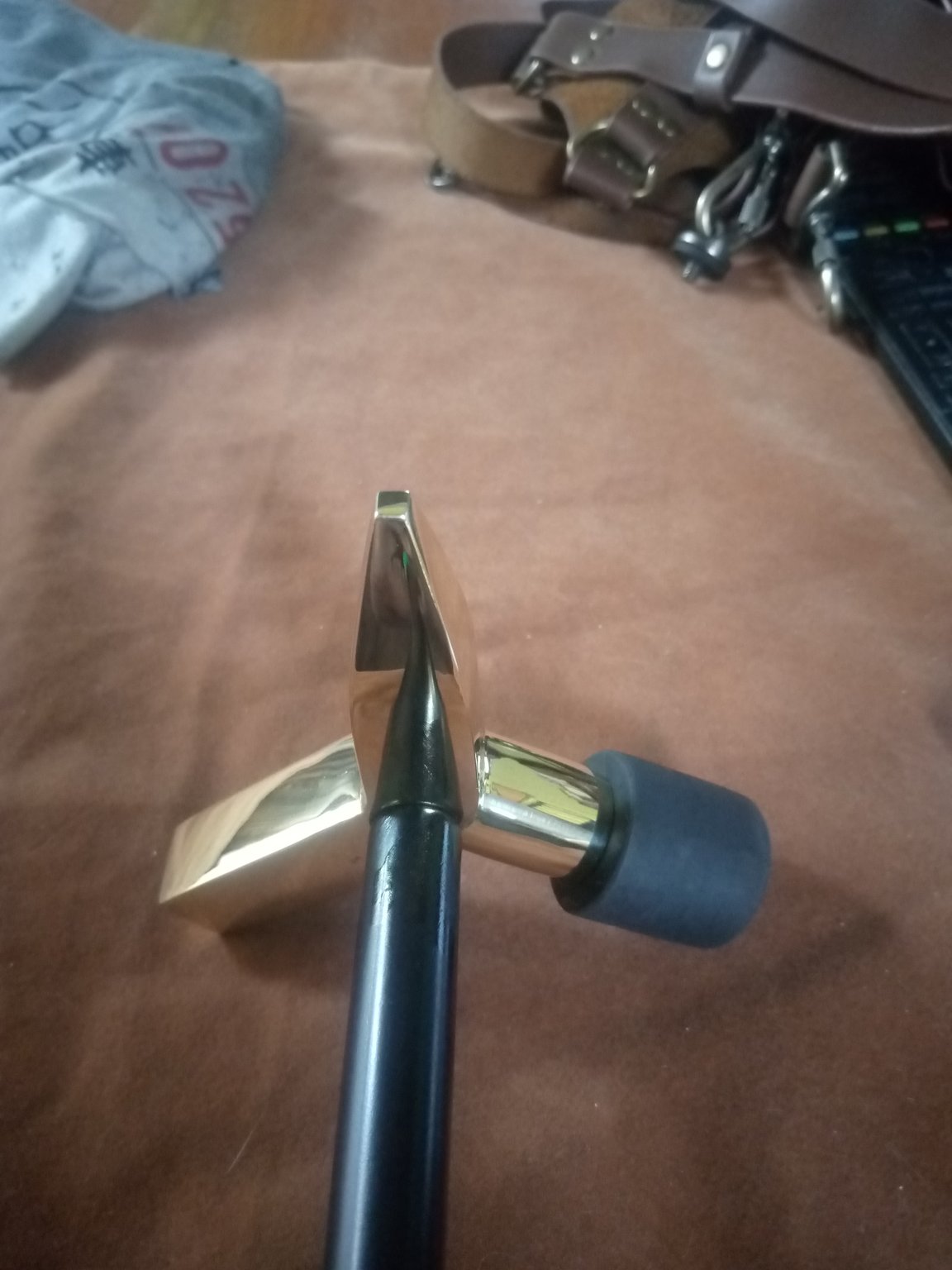

Passform und Nutzung: Der Hammerkopf erhielt ein Loch für den Stiel und wurde mit Griff fertiggestellt. Geeignet war er als Funktionsmuster zum Vorführen, Prüfen von Proportionen und Weiterentwickeln eines Spezialwerkzeugs.
Gutes Beispiel für: Eine Werkzeug-Maßanfertigung aus Messing, bei der ungewöhnliche Kopfgeometrie, kombinierte Materialien und ein erster Prototyp wichtiger waren als Serienreife. Hilfreich für Anfragen zu Erfindungen und Sonderwerkzeugen.

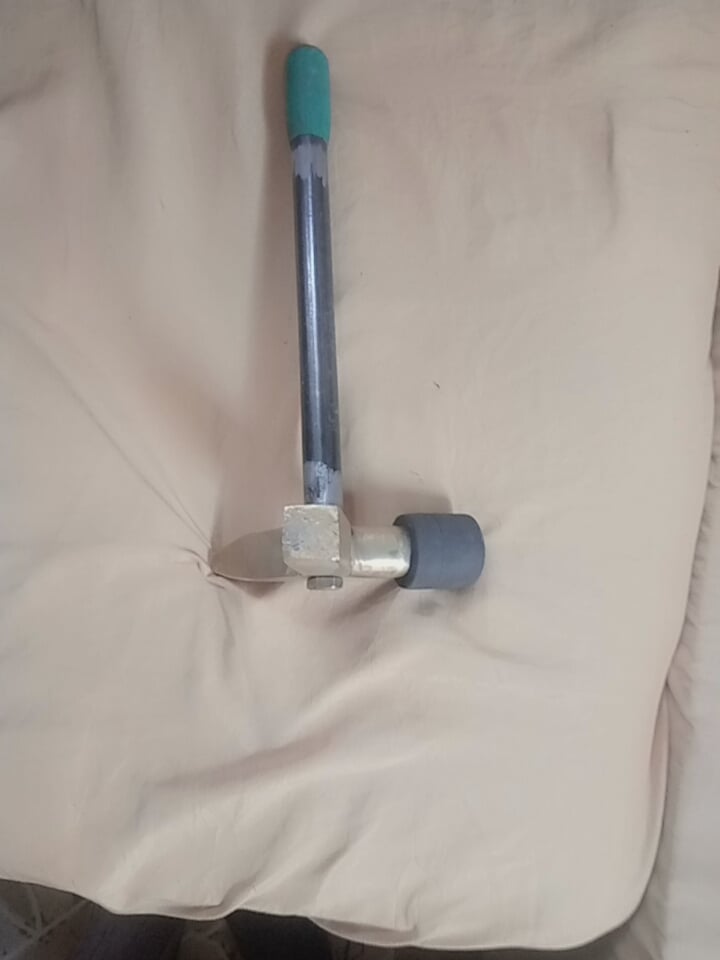

Kundenbewertung: ★★★★☆ “Der Hammer ist gut geworden. Lediglich die Schraube zur Befestigung des Stiels ist zu groß und hätt…Weiterlesen“Der Hammer ist gut geworden. Lediglich die Schraube zur Befestigung des Stiels ist zu groß und hätte kleiner und eleganter sein können. Aber da es nur ein Muster ist, ist es egal.” — Wolfgang Seevetal, Germany (20. August 2021)

maßgefertigter Drillingshammer (eine neue Erfindung von mir)

Jedes Unikat erzählt eine Geschichte. Wie lautet deine?

Dieses Design wurde exklusiv für Wolfgang angefertigt. Lass dich davon inspirieren: Passe dieses Design nach deinen eigenen Vorstellungen an oder starte mit einer völlig neuen Idee. Du chattest direkt mit unseren Handwerker:innen und wir kümmern uns um den sicheren Ablauf.

Eine Anfrage von Wolfgang aus Seevetal, Germany

Ich möchte einen Drillingshammer herstellen lassen (eine neue Erfindung von mir)
Der Drillingshammer besteht aus einer metallenen Bahn, einer metallenen Finne mit Nut und einem Gummihammer im Winkel von 120 Grad.
Benennung in der Zeichnung
Ansicht von oben:
1 – Bahn
2 – Finne
3 – Gummihammer
4 – Nut
5 – Loch für den Stiel
6 – Befestigungsbolzen für den Gummihammer

Der Weg zur Herstellung: Drillingshammer aus Messing nach Maß

Verhandlung & Planung

Drillingshammer aus Messing nach Maß - Design Ideen und Vorschläge vom Handwerker

Benter Otieno (31. March 2021)

Wir können das Material machen, aber wenn Sie akzeptieren, können wir Aluminium und Messing Material verwenden, um es zu machen (Automatische Übersetzung)

Wolfgang (1. April 2021)

Guten Morgen Benter,
wenn Eisen nicht möglich ist, ist Messing auch in Ordnung. Aluminium wäre meiner Meinung nach zu weich.
Viele Grüße
Wolfgang

Benter Otieno (1. April 2021)

Ok danke, dann werden wir mit Messing arbeiten. Wie viele Hämmer brauchst du (Automatische Übersetzung)

Wolfgang (1. April 2021)

Hallo Benter,
ich brauche jetzt nur einen Hammer.
Viele Grüße und danke,
Wolfgang

Benter Otieno (1. April 2021)

Ok. Herr wolfgang ich bin bereit, den Job zu beginnen danke (Automatische Übersetzung)

Benter Otieno (2. April 2021)

Was ist die Größe des Hammers
Bitte senden Sie die Größen, damit wir mit der Arbeit beginnen können (Automatische Übersetzung)

Wolfgang (2. April 2021)

Guten Morgen Benter,
die Längen von 1 (Bahn) und 2 (Finne) betragen jeweils circa 6 cm bis zum Mittelpunkt von 5 (dem Loch für den Stiel). Der Befestigungsbolzen 6 kann circa 4 cm lang sein bis zum Mittelpunkt von 5, und darauf kommt ein Gummiaufsatz, so dass die Gesamtlänge des Gummihammers (6+3 zusammen) auch etwa 6 cm beträgt.
Vielen Dank und viele Grüße,
Wolfgang

Benter Otieno (2. April 2021)

Haben Sie ein Foto oder eine Skizze des Hammers genau, wie Sie wollen, dass es wie freundlich aussehen, wenn Sie zu wie zusammen mit den Messungen senden wir ein Muster für Sie freundlich zu machen (Automatische Übersetzung)

Benter Otieno (5. April 2021)

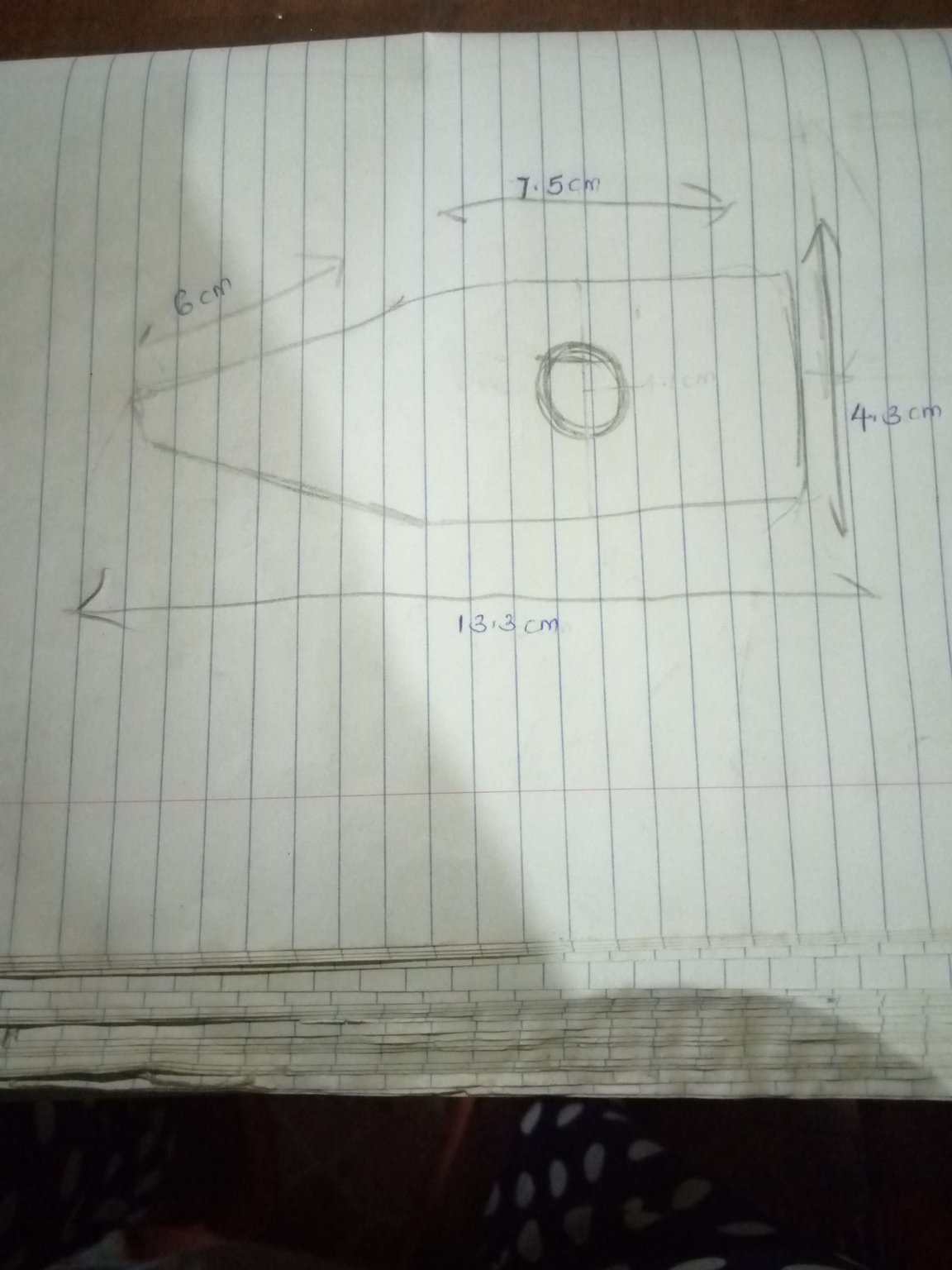

Hallo Herr wolfgang, das ist die Idee, die wir kamen mit nach Ihrer Zeichnung ist das richtige Design?? (Automatische Übersetzung)

Benter Otieno (5. April 2021)

Hallo, ist das das Design, wie du deinen Hammer gerne hättest??? (Automatische Übersetzung)

Wolfgang (5. April 2021)

Hallo Benter,
leider hast du meine Zeichnung falsch verstanden. Siehe die Ansicht von oben und die Ansicht von der Seite auf meiner Zeichnung Drillingshammer -1.
Der Winkel zwischen allen 3 Hämmern beträgt jeweils 120 Grad.
Benennung in der Zeichnung:
1 – Bahn, 6 cm lang bis zum Loch für den Stiel, 2 cm breit und 2 cm hoch
2 – Finne, 6 cm lang bis zum Loch für den Stiel, am Anfang 2 cm breit und 2 cm hoch, am Ende 2 cm breit und 5 mm hoch
3 – Gummiaufsatz auf Befestigungsbolzen, 6 cm lang und 3 cm im Durchmesser
4 – Nut, 5 mm breit und 1 cm tief
5 – Loch für den Stiel, 2 cm rund oder oval
6 – Befestigungsbolzen für den Gummihammer, 1 cm Durchmesser rund und 4 cm lang
Ich hoffe, dass ich es verständlich erklärt habe. Sonst melde dich bitte wieder.
Viele Grüße
Wolfgang

Benter Otieno (6. April 2021)

Hallo Herr wolfgang
Jetzt verstehe ich Ihre Zeichnung besser. Und wie sieht es mit der Dicke des Hammers aus??freundlicherweise (Automatische Übersetzung)

Wolfgang (6. April 2021)

Hallo Benter,
die Breite, Dicke und Länge habe ich gestern schon (siehe oben) in Zentimetern und Millimetern angegeben. Alles sind ungefähre Angaben, die nicht ganz genau eingehalten werden müssen, da es erstmal nur ein Muster ist.
Viele Grüße
Wolfgang

Benter Otieno (6. April 2021)

Ok danke wir werden daran arbeiten (Automatische Übersetzung)

Benter Otieno (7. April 2021)

Der Preis, den der Kunde anbietet, ist okay, wir werden damit arbeiten (Automatische Übersetzung)

Herstellungsprozess

Wie man Drillingshammer aus Messing nach Maß herstellt – Arbeitsschritte

Benter Otieno (9. April 2021)

Wir arbeiten an dem hanmer (Automatische Übersetzung)

Benter Otieno (9. April 2021)

Hallo Herr wolfgang wir machen noch ein Muster sobald wir anfangen den richtigen Hammer zu machen werden wir die Fotos hochladen (Automatische Übersetzung)

Wolfgang (9. April 2021)

Ich danke dir Benter und wünsche dir ein schönes Wochenende.

Benter Otieno (12. April 2021)

Hallo wir sind fast fertig mit Mustern wir werden bald anfangen Videos von der realen Produktion zu senden danke haben einen schönen Abend (Automatische Übersetzung)

Wolfgang (12. April 2021)

Ich danke dir Benter und freue mich auf deine nächsten Infos. Viele Grüße, Wolfgang.

Benter Otieno (13. April 2021)

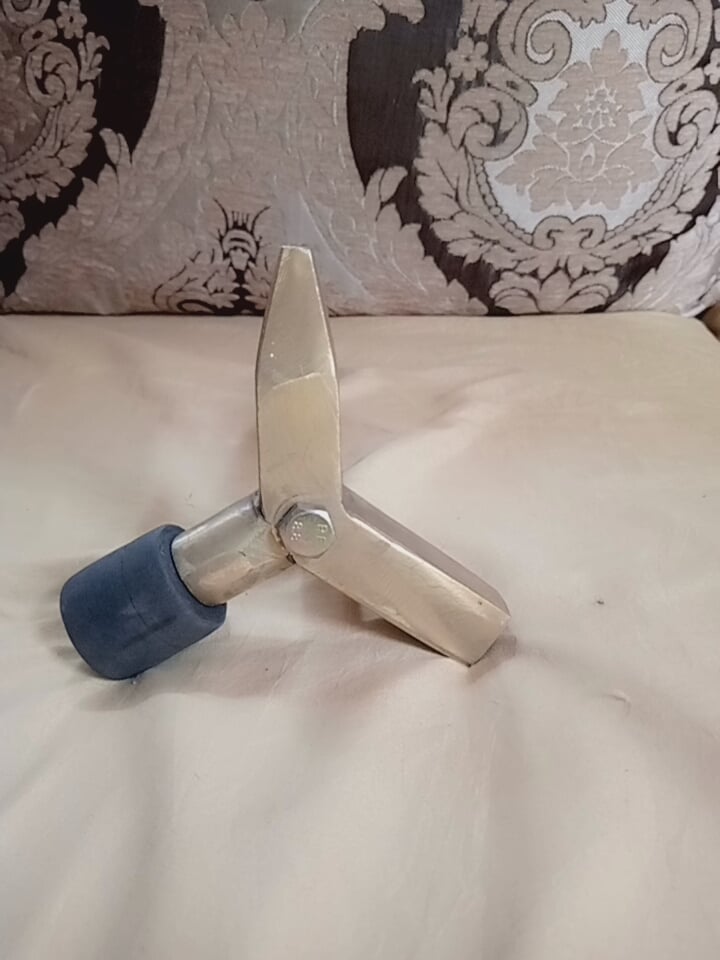

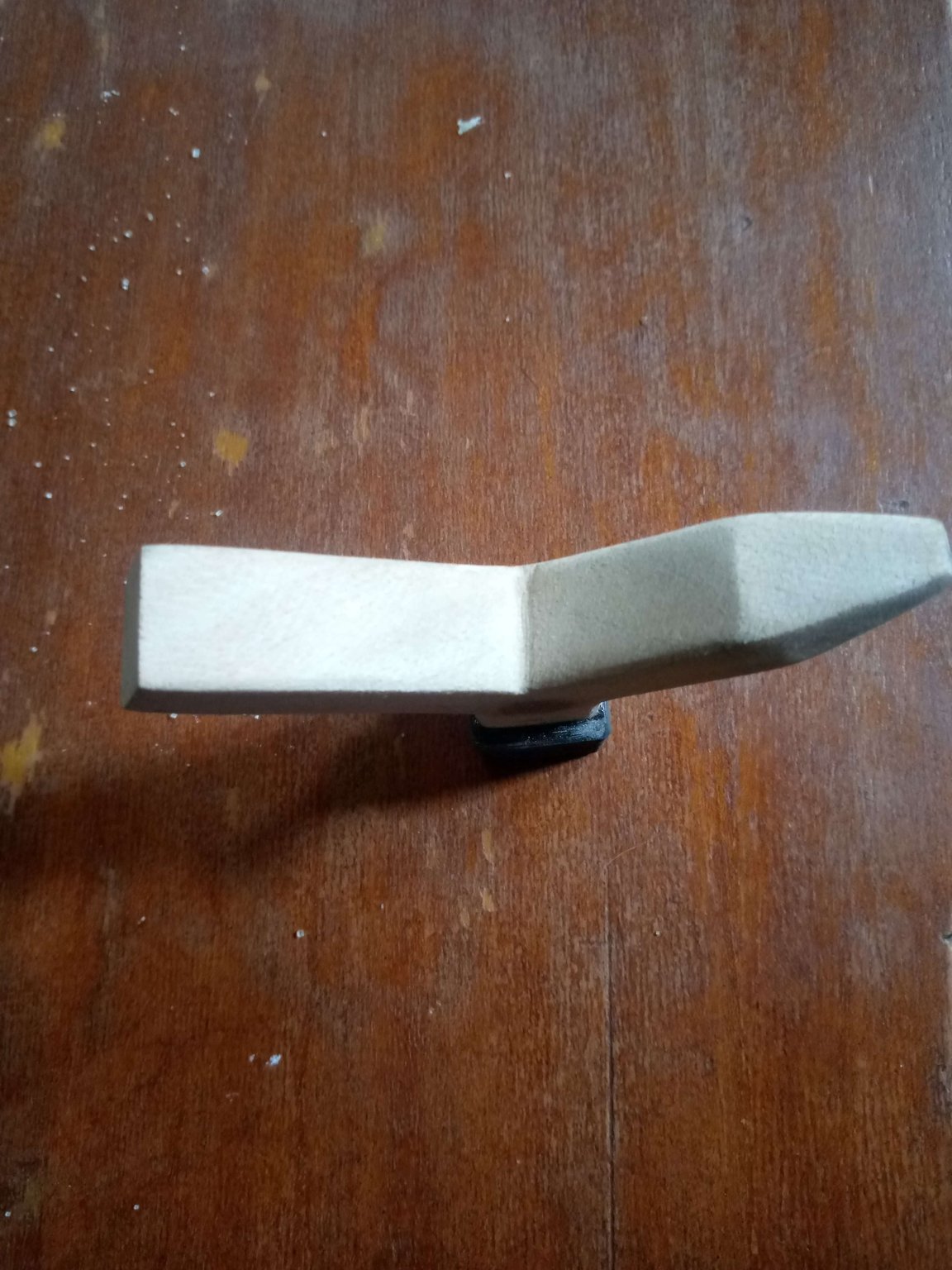

Guten Morgen Herr wolfgang das ist nur ein Musterentwurf den ich für sie gemacht habe um zu klären ob das so ist wie sie den drei hammer kopf haben wollen damit wir mit der wirklichen Produktion beginnen wir wollen etwas zu ihrer Zufriedenheit machen danke (Automatische Übersetzung)

Wolfgang (13. April 2021)

Lieber Benter,

zwei von den drei Seiten sehen gut aus. Siehe in meiner Zeichnung die Nummern 1, 3+6 und 2. Nummer 1 und 3+6 sind richtig! Aber Nummer 2 soll nicht rund sein, sondern genauso breit wie Nummer 1 sein und dann aber zur Spitze hin schmaler werden. Wenn es geht, kannst Du bitte noch eine Nut zum Ziehen von Nägeln aussägen (siehe Nummer 4), das muss aber nicht unbedingt sein. Vielen Dank und viele Grüße, Wolfgang.

Benter Otieno (13. April 2021)

Okay, wir werden die Korrektur vornehmen und uns wieder bei dir melden. (Automatische Übersetzung)

Wolfgang (13. April 2021)

Ich danke dir.

Benter Otieno (15. April 2021)

Okay (Automatische Übersetzung)
